노드 이해하기
배경
1 ROS 2 그래프
다음 몇 개의 튜토리얼을 통해, ROS (2) 그래프 로 불리는 일련의 핵심 ROS 2 개념들에 대해 배울 것입니다.
ROS 그래프는 동시에 데이터를 처리하는 ROS 2 요소들의 네트워크입니다. 이는 모든 실행 가능한 파일과, 이들 사이의 연결들을 모두 매핑하고 시각화했을 때 포함됩니다.
2 ROS 2에서의 노드

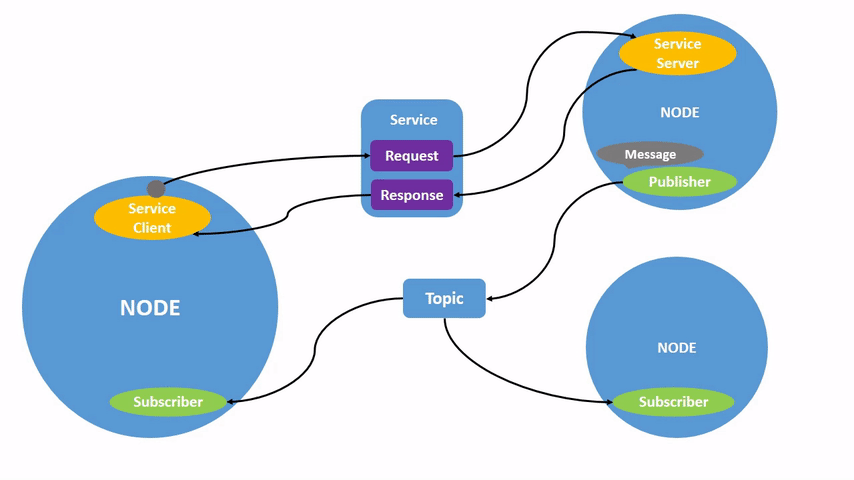

ROS 내의 각 노드는 단일, 모듈화된 목적을 담당해야 합니다. 예를 들어, 바퀴 모터 제어나 레이저 거리 측정기에서 센서 데이터를 발행하는 것 등입니다. 각 노드는 토픽, 서비스, 액션 또는 파라미터를 통해 다른 노드로부터 데이터를 송수신할 수 있습니다.
전체 로봇 시스템은 많은 노드들이 협력하여 구성됩니다. ROS 2에서는 단일 실행 파일(C++ 프로그램, Python 프로그램 등)이 하나 이상의 노드를 포함할 수 있습니다.
사전 준비
이전 튜토리얼은 여기서 사용된 turtlesim 패키지를 설치하는 방법을 보여줍니다.
항상, 새로운 터미널을 열 때마다 ROS 2를 source하는 것을 잊지 마세요.
작업
1 ros2 run
ros2 run 명령어는 패키지에서 실행 파일을 실행합니다.
ros2 run <package_name> <executable_name>
turtlesim을 실행하려면, 새 터미널을 열고 다음 명령어를 입력하세요:
ros2 run turtlesim turtlesim_node
turtlesim 창이 열립니다, 이전 튜토리얼 에서 보았던 것처럼.
여기서, 패키지 이름은 turtlesim 이고 실행 파일 이름은 turtlesim_node 입니다.
아직 노드 이름은 모릅니다.
ros2 node list 를 사용하여 노드 이름을 찾을 수 있습니다.
2 ros2 node list
ros2 node list 는 모든 실행 중인 노드의 이름을 보여줍니다.
이는 노드와 상호 작용하고 싶을 때, 또는 많은 노드가 실행 중인 시스템을 가지고 있을 때 이름을 추적하는 데 특히 유용합니다.
turtlesim 이 다른 하나에서 여전히 실행 중인 동안 새 터미널을 열고 다음 명령어를 입력하세요:
ros2 node list
터미널은 노드 이름을 반환할 것입니다:
/turtlesim
다른 새 터미널을 열고 다음 명령어로 teleop 노드를 시작하세요:
ros2 run turtlesim turtle_teleop_key
여기서, 다시 turtlesim 패키지를 참조하지만, 이번에는 turtle_teleop_key 라는 실행 파일을 대상으로 합니다.
ros2 node list 를 실행한 터미널로 돌아가 다시 실행하세요.
이제 두 개의 활성 노드 이름을 볼 수 있습니다:
/turtlesim
/teleop_turtle
2.1 리매핑
리매핑 은 노드 이름, 토픽 이름, 서비스 이름 등과 같은 기본 노드 속성을 사용자 정의 값으로 재할당할 수 있게 해줍니다.
마지막 튜토리얼에서 turtle_teleop_key 에 리매핑을 사용하여 cmd_vel 토픽을 변경하고 turtle2 를 대상으로 했습니다.
이제, /turtlesim 노드의 이름을 재할당해봅시다.
새 터미널에서 다음 명령어를 실행하세요:
ros2 run turtlesim turtlesim_node --ros-args --remap __node:=my_turtle
turtlesim을 다시 호출하므로, 또 다른 turtlesim 창이 열릴 것입니다.
하지만, 이제 ros2 node list 를 다시 실행한 터미널로 돌아가서 다시 실행하면, 세 개의 노드 이름을 볼 수 있습니다:
/my_turtle
/turtlesim
/teleop_turtle
3 ros2 node info
이제 노드 이름을 알게 되었으니, 다음과 같이 더 많은 정보를 접근할 수 있습니다:
ros2 node info <node_name>
최신 노드인 my_turtle 을 검사하려면, 다음 명령어를 실행하세요:
ros2 node info /my_turtle
ros2 node info 는 해당 노드와 상호 작용하는 구독자, 발행자, 서비스, 액션 즉, ROS 그래프 연결을 반환합니다.
출력은 다음과 같아야 합니다:
/my_turtle
Subscribers:
/parameter_events: rcl_interfaces/msg/ParameterEvent
/turtle1/cmd_vel: geometry_msgs/msg/Twist
Publishers:
/parameter_events: rcl_interfaces/msg/ParameterEvent
/rosout: rcl_interfaces/msg/Log
/turtle1/color_sensor: turtlesim/msg/Color
/turtle1/pose: turtlesim/msg/Pose
Service Servers:
/clear: std_srvs/srv/Empty
/kill: turtlesim/srv/Kill
/my_turtle/describe_parameters: rcl_interfaces/srv/DescribeParameters
/my_turtle/get_parameter_types: rcl_interfaces/srv/GetParameterTypes
/my_turtle/get_parameters: rcl_interfaces/srv/GetParameters
/my_turtle/list_parameters: rcl_interfaces/srv/ListParameters
/my_turtle/set_parameters: rcl_interfaces/srv/SetParameters
/my_turtle/set_parameters_atomically: rcl_interfaces/srv/SetParametersAtomically
/reset: std_srvs/srv/Empty
/spawn: turtlesim/srv/Spawn
/turtle1/set_pen: turtlesim/srv/SetPen
/turtle1/teleport_absolute: turtlesim/srv/TeleportAbsolute
/turtle1/teleport_relative: turtlesim/srv/TeleportRelative
Service Clients:
Action Servers:
/turtle1/rotate_absolute: turtlesim/action/RotateAbsolute
Action Clients:
이제 /teleop_turtle 노드에서 같은 명령어를 실행해보고, 그 연결이 my_turtle 과 어떻게 다른지 살펴보세요.
다가오는 튜토리얼에서는 메시지 유형을 포함한 ROS 그래프 연결 개념에 대해 더 배울 것입니다.
요약
노드는 로봇 시스템에서 단일, 모듈화된 목적을 서비스하는 기본적인 ROS 2 요소입니다.
이 튜토리얼에서는 turtlesim 패키지에서 생성된 노드들을 turtlesim_node 와 turtle_teleop_key 실행 파일을 실행하여 사용했습니다.
활성 노드 이름을 발견하기 위해 ros2 node list 를 사용하는 방법과 단일 노드를 내부 조사하기 위해 ros2 node info 를 사용하는 방법을 배웠습니다.
이 도구들은 복잡한 실제 로봇 시스템에서 데이터 흐름을 이해하는 데 필수적입니다.
